Установка откатных ворот своими руками
На рынке представлен огромный выбор моделей: от дорогих элитных, до простых и бюджетных. И всё же многие люди желают изготовить свои откатные ворота самостоятельно, учитывая свои индивидуальные размеры и пожелания, а также, чтобы сэкономить на изготовлении некоторую сумму денег. Для таких людей у нас в продаже имеются все необходимые комплектующие, а сам процесс изготовления и монтажа не имеет
Мы предлагаем вам фото инструкцию «Откатные ворота своими руками за восемь шагов», в которой Вы сможете увидеть весь процесс изготовления откатных ворот из заранее приобретенных комплектующих для откатных ворот.
Для устройства откатных ворот вам понадобится
Перечень материалов для устройства откатных ворот:- Балка и набор комплектации для откатных ворот.
- Профтруба: 60×40 мм = 24 метра, 40×20 мм = 24 метра, 80×80 мм = 3 метра.
- Пластиковые заглушки соответствующих размеров для профтрубы.
- Винтовые сваи 2 шт. диаметром 89 мм длиною 2 метра.
- Швеллер 160 мм длиною 2 метра.
- Профлист.
- Саморезы для заполнения рамки ворот с одной или с двух сторон.
Необходимые инструменты: лом(для ручной закрутки свай) либо сваекрут,сварочный аппарат, УШМ или «Болгарка», уровень и шуруповерт.
Фото-инструкция установки откатных ворот своими руками
1. Заранее приготовьте для работы нужный материал.
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/001.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/002.webp)
2. Закрутите винтовые сваи в качестве несущей опоры всей конструкции. Установите швеллер на сваи и надежно приварите его.
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/003.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/004.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/005.webp)

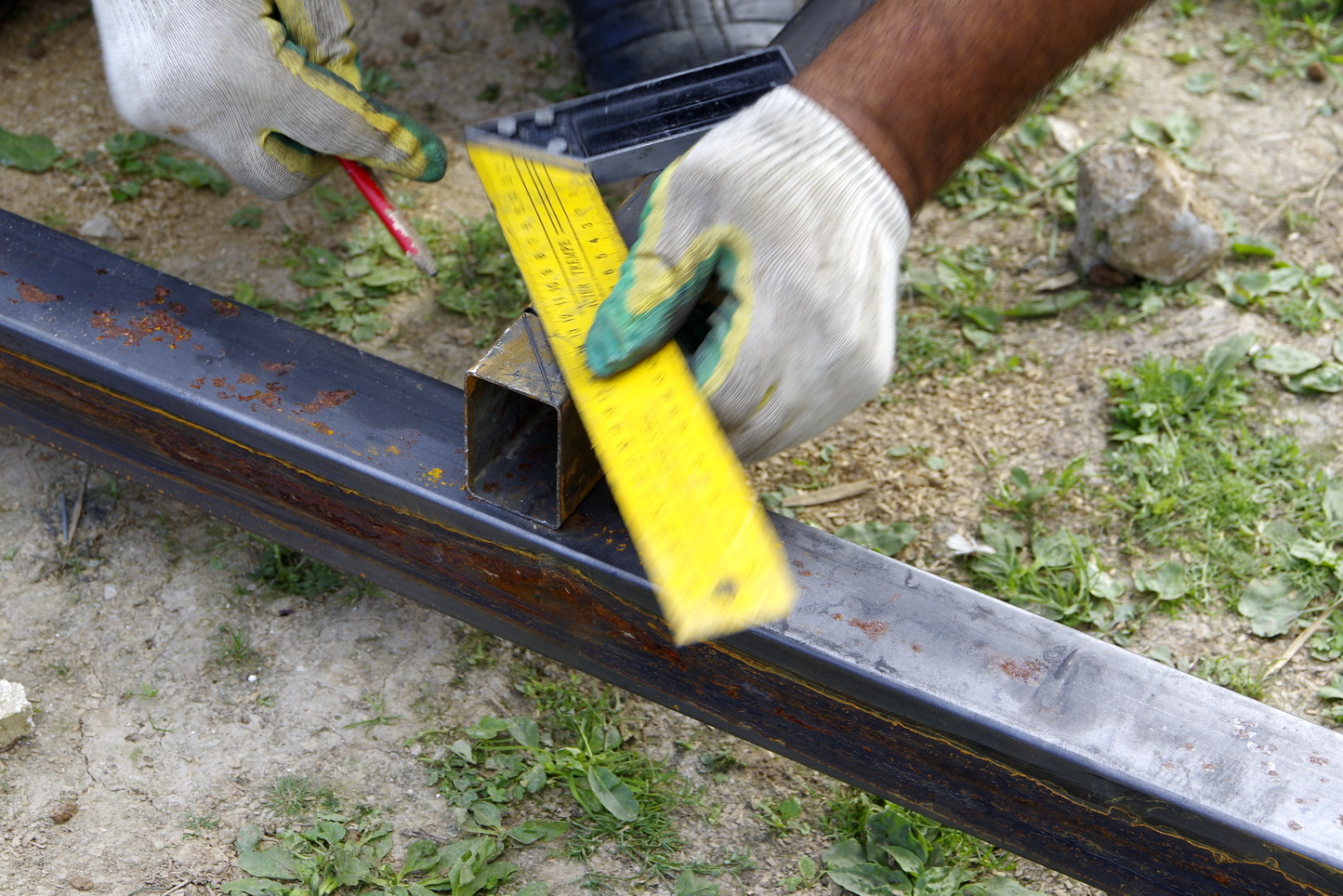

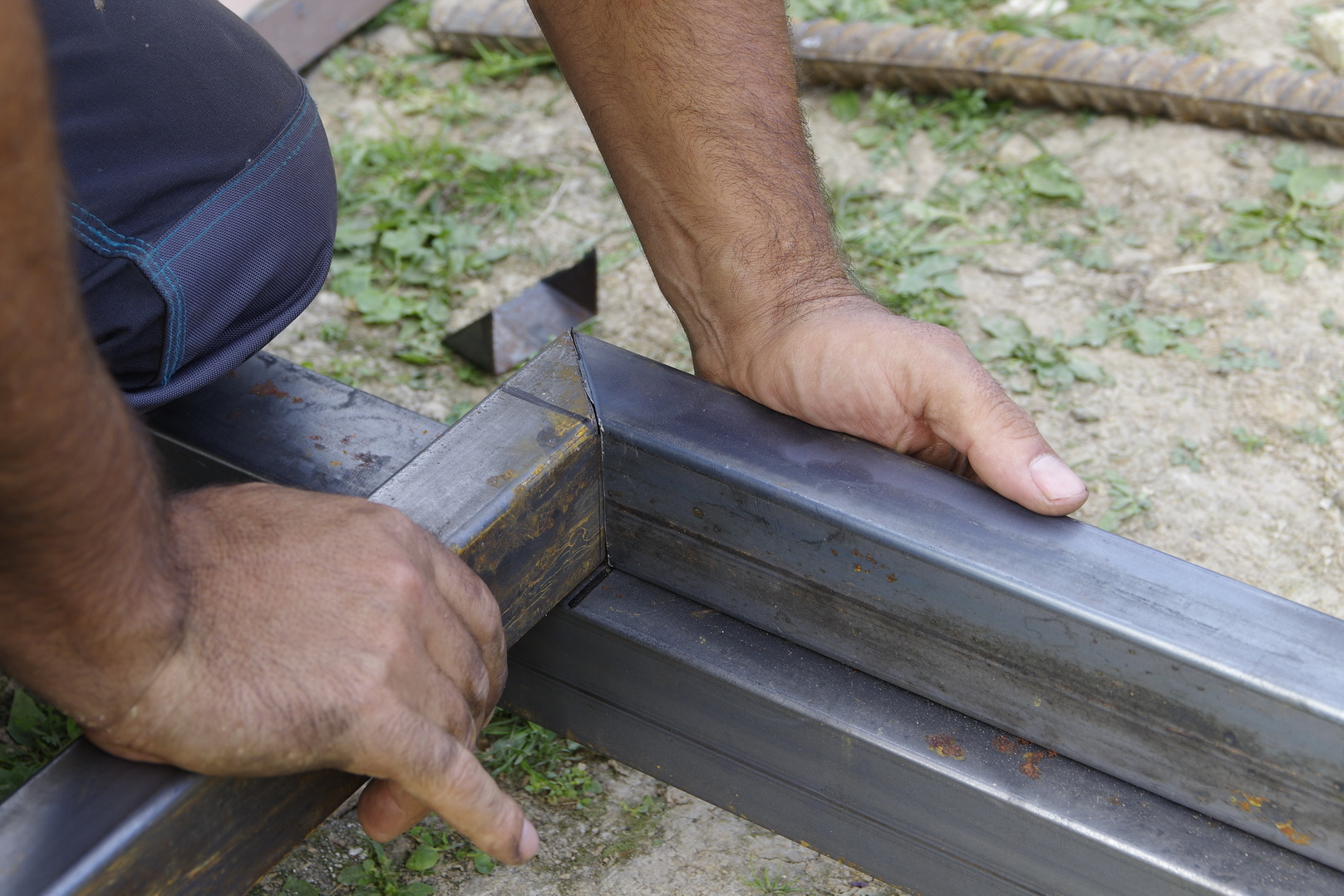

3. В соответствии с чертежом выбранной конструкции, изготовьте рамку ворот.
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/006.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/007.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/008.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/009.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/010.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/011.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/012.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/013.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/014.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/014.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/015.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/016.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/017.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/018.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/019.webp)
4. Установите рамку ворот на направляющую балку и закрепите при помощи сварки.
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/020.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/021.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/022.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/023.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/024.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/025.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/026.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/027.webp)
5. Установите роликовые опоры с роликами на швеллер, выдерживая расстояние между ними, равное 1500 мм. Устанавливаем ворота на ролики и регулируем конструкцию по уровню.
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/028.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/0281.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/029.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/030.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/031.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/032.webp)
6. Используя профтрубу 60×60 мм, устанавливаем столб для размещения
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/034.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/035.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/036.webp)
7. Устанавливаем торцевые заглушки в балку, нижний и верхний ловители и окрашиваем всю конструкцию в выбранный цвет для защиты от коррозии.
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/037.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/038.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/039.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/040.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/041.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/042.webp)
8. Устанавливаем профлист в рамку ворот и закрепляем саморезами. Можно выполнить заполнение профлистом с двух или с одной стороны.
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/043.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/044.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/045.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/046.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/047.webp)

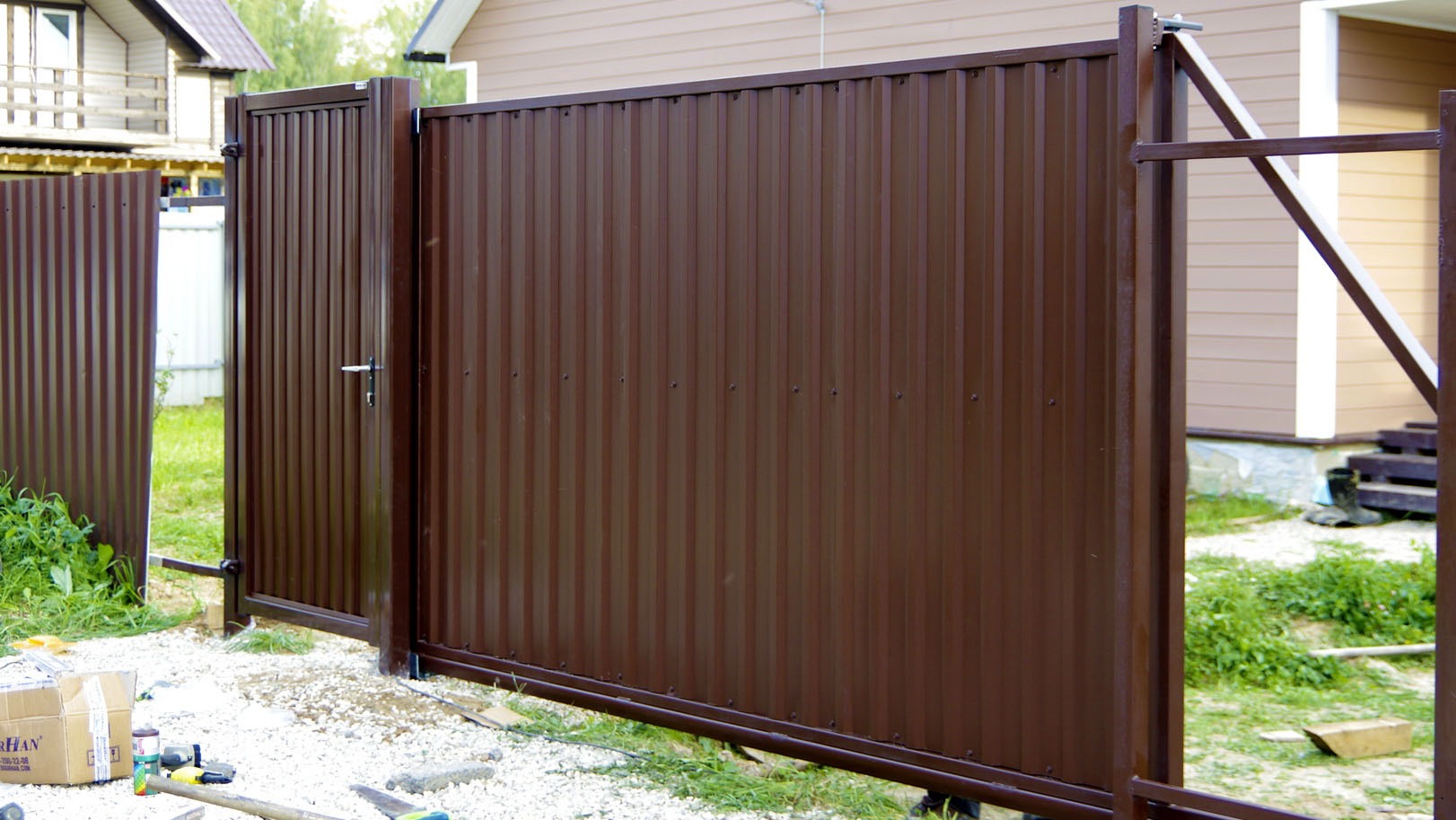

Ваши ворота готовы к эксплуатации!
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/048.webp)
![](/upload/ammina.optimizer/jpg-webp/q80/images/otkatnye_vorota/svoimi-rukami/050.webp)
Данную инструкцию вы можете просмотреть и скачать в формате PDF — Инструкция по установке откатных ворот своими руками.
